一、產品簡介

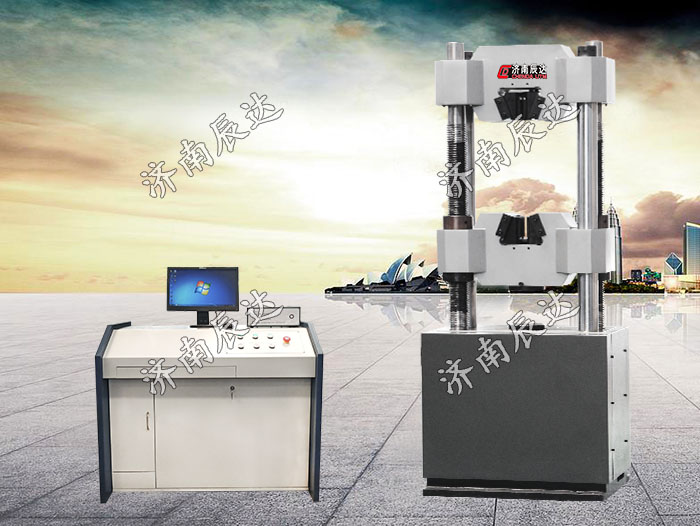

1、WAW-600B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環(huán)控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源（液壓動力源）、測控顯示系統、試驗夾具四部分組成，最大試驗力600kN，試驗機準確度等級為1級。
2、該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。
二、技術參數
| 序號 | 項 目 名 稱 | 參 數 |
| 1 | 最大試驗力kN | 600 |
| 2 | 試驗力示值相對誤差 | ≤示值的±1% |
| 3 | 試驗力測量范圍 | 最大試驗力的2%~100% |
| 4 | 等速應力控制范圍(N/mm2·S-1) | 2~60 |
| 5 | 等速應變控制范圍 | 0.00025/s~0.0025/s |
| 6 | 等速位移控制范圍(mm/min) | 0.5~50 |
| 7 | 夾緊方式 | 液壓夾緊 |
| 8 | 圓試樣夾持直徑范圍mm | Φ13～Φ40 |
| 9 | 扁試樣夾持厚度范圍mm | 0~30 |
| 10 | 扁試樣夾持寬度mm | 80 |
| 11 | 最大拉伸試驗空間mm | 590 |
| 12 | 最大壓縮試驗空間mm | 540 |
| 13 | 控制柜外形尺寸mm | 850*1200*1400 |
| 14 | 主機外形尺寸mm | 776*650*1980 |
| 15 | 電機功率kW | 2.1 |
| 16 | 質量kg | 1800 |
| 17 | 立柱凈間距(mm) | 480 |
| 18 | 上下壓盤尺寸mm | Φ140 |
| 19 | 最大活塞行程mm | 200 |
| 20 | 活塞最大移動速度mm/min | 約80 |
| 21 | 試驗空間調整速度mm/min | 約150 |
溫度在10~35℃范圍內，其溫度波動應不大于2℃/h；
相對濕度低于80%；
電源電壓變動幅度應不超過額定電壓的±10%；
電源380V 三相四線制，頻率50Hz；
在無明顯電磁場干擾的環(huán)境中；
周圍無震動、無腐蝕性介質；
試驗機周圍應留有不小于 0.7m 的空間，其工作環(huán)境整潔、無灰塵；
在穩(wěn)固的基礎上正確安裝，水平度為0.2/1000。
